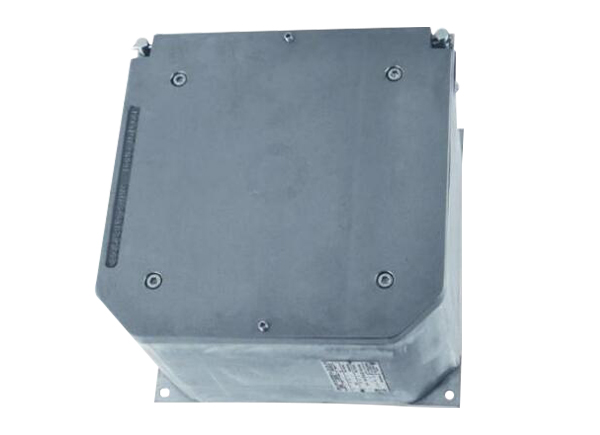

EJC 系列防爆接线盒和控制站

EJC系列防爆外壳分为防爆接线盒和控制站,由由不锈钢或碳钢制造而成,通常安装在工业厂房中,它们可以被安装在所有的工业厂房,特别是那些带有爆炸或火灾的可燃气体或粉尘环境,可用在防爆 1, 2, 21 和 22 区。

这些外壳主要用于与:

终端和母线的外壳

外壳熔断器、变压器、镇流器等电器设备具有独立功能。

控制站和监测单位。

电力和照明系统配电板。

电动机起动器在各种配置。


下载产品资料

咨询热线:
0523-88317000 88318288

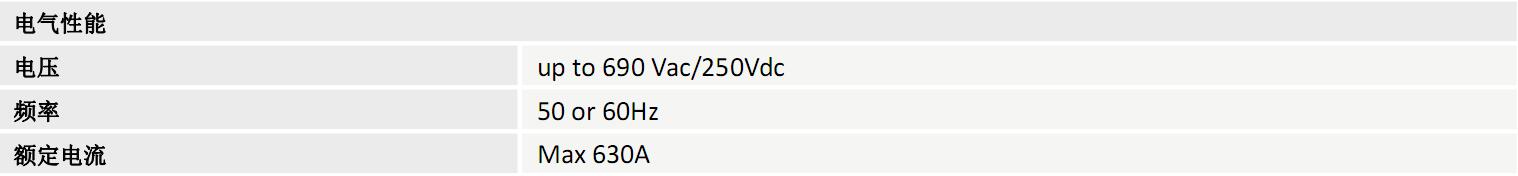

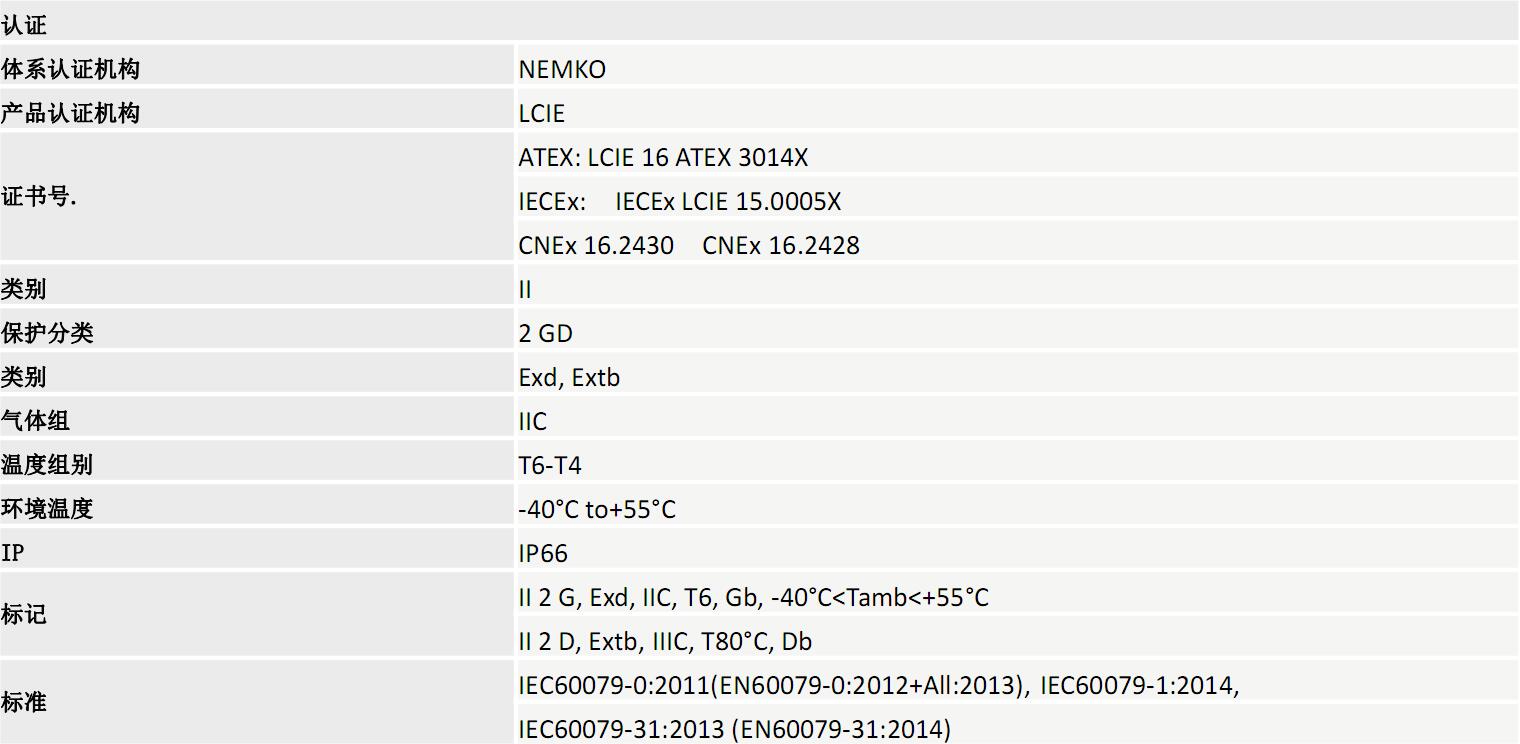

技术参数
  • 技术参数




    额定值为最大值,实际电气值由安装的电气确定。


    附件和特说要求的执行

    ? 根据客户规格,离岸特殊涂装
    ? 内部防结露涂料涂装,我们的标准 RAL 2004 橙色
    ? 特殊的内防结露涂料涂装,按客户规格
    ? 排水阀
    ? 呼吸阀
    ? 不锈钢 AISI 316 A4 特殊硬件

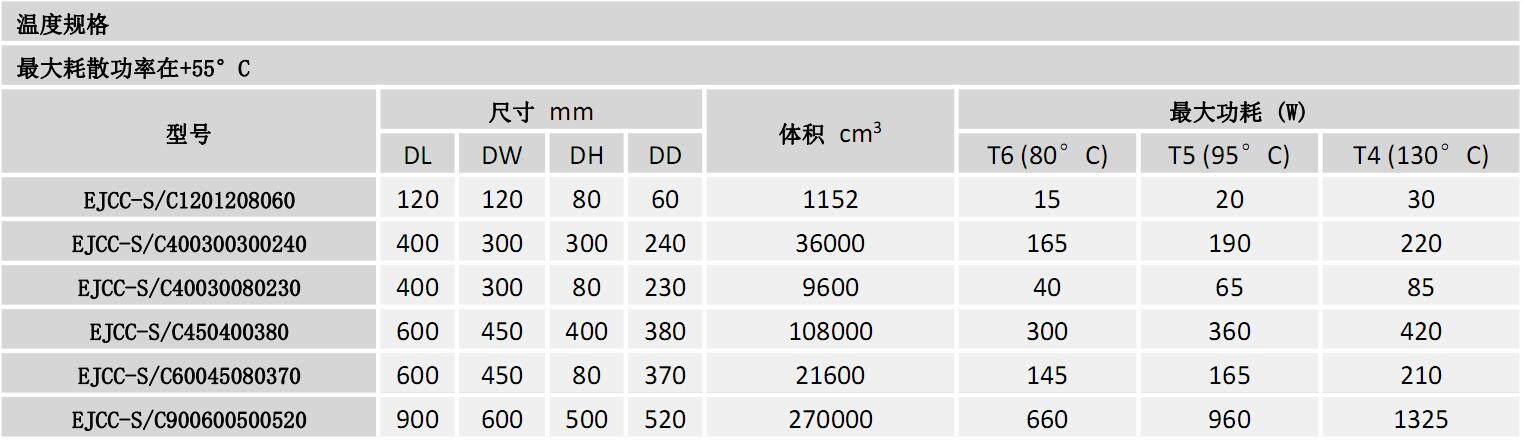

  • EJC 外壳尺寸和最大耗散功率


    接线盒和控制站也可以制造到中等大小。这假定任何给定尺寸不大于最大外壳的各自尺寸,或小于最小外壳的各自尺寸。适用于中等大小的接线盒的额定功率是下一个最小外壳的额定功率。终端和部件可按指定的组合使用,但需计算最大耗散功率和认证条件。每个外壳的最大耗散功率都在上面详述。
    外壳可以钻孔并用最大尺寸和最大孔数来填充。最大数量为指定的与单独认证的电缆或堵头的使用制造商的文件。

    视窗
    根据客户的要求,在现有的最大尺寸线,适用于各种类型的外壳标准视窗,最不同的是用可视化工具窗口,键盘式“触摸屏”。

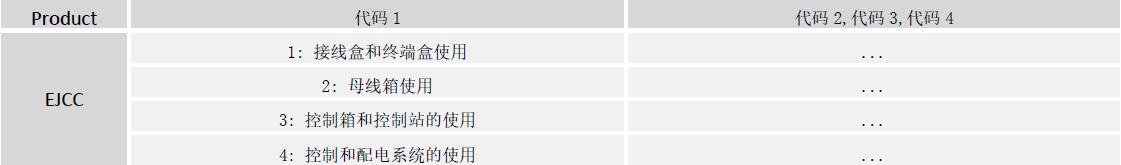

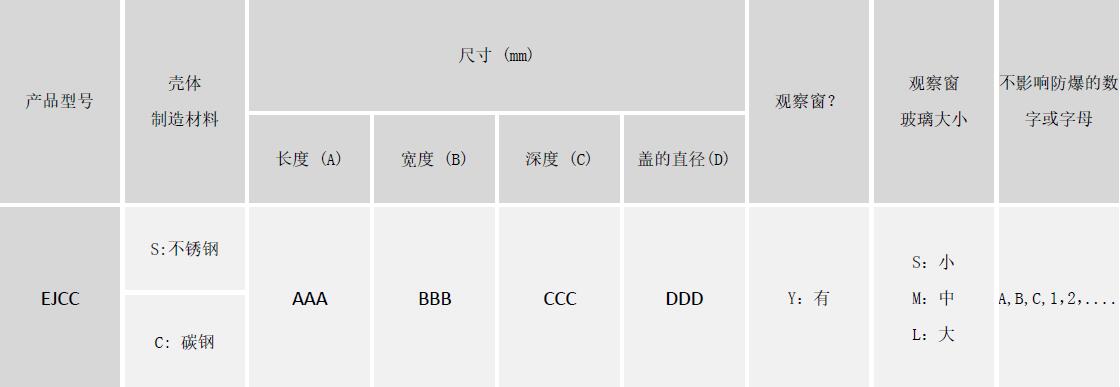

  • 订购规格表

    请参考下面的表格排序。如果你需要更多的信息,请联系我们的销售代表协助。


    不影响防爆的数字或字母


  • 典型配置(外壳)


  • EJCC 外壳是用作动力配电

    一个配电柜由钢制造而成,型号是 EJCC,采用 Ex d IIC 防爆保护。机柜的关闭采用螺纹,保护开关不受锁开关的开启,只有在没有电的情况下才可以打开。各单位的内外部油漆均不受腐蚀。
    Ex d IIC 钢外壳(型号是 EJCC)和前 E 钢板外壳(型号是 EJE*-S/C)可以作为单一的外壳或组合。
    外壳的尺寸是这样设计的,它们可以组合成一个大的模块单元。大量的组件,如接触器,开关,仪器和
    PLC 可以内置到这些外壳中。当然,客户提供的设备也可以纳入布局。设备布局是根据客户要求设计的。电缆是直接(电缆或管道的条目)或间接通过防爆增安外壳型号是 EJE*-S/C
    “隔爆型”保护“
    Ex d’是基于可能引起火花或电弧的电气元件在正常运行的原则(开关,接触器等)是在一个外壳构造,它将包含可燃气体或蒸汽爆炸,将不允许周围的爆炸性气体点火。此外,外壳的外表面温度不得超过限制在适当的温度等级。也就是说,部件的热耗散功率不能超过规定的值。

  • 控制和配电板布局所需的数据

    我们生产的配电柜根据客户要求和基础的项目数据:
    ? 最低限度的保护类型
    ? 适当时,设备必须适合的危险气氛的详细情况
    ? 单线接线图
    ? 控制系统示意图
    ? 操作、辅助和控制电压
    ? 频率
    ? 连接负载的额定功率和电流额定值
    ? 所需元件的数量和类型,如接触器、开关、断路器、熔断器、热继电器、仪表、端子等
    ? 电缆数量和类型
    ? 导体的数量和尺寸
    ? 数量和位置的条目(从顶部,底部,侧、中心)
    ? 环境条件
    ? 安装方法

  • 产品概述

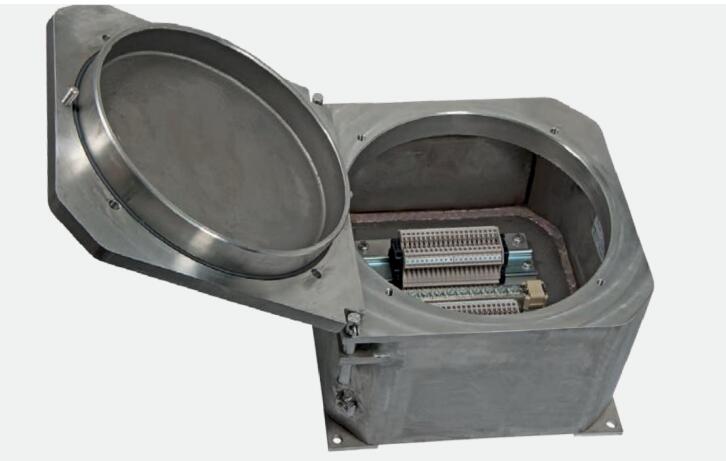

    EJCC 系列外壳是防爆接线盒和终端盒
    这些外壳主要用于电缆终端接头的功能,具有引出或更换区段电缆的端子,用于连接长电缆到下部端子的电动机和/或终端用户的端子带。
    终端的内部布局可以按照不同的配置进行,根据客户的特殊要求,但始终在合格证的范围内,终端可以与标准的不同位置安装。
    要使用的外壳尺寸是由我们的技术办公室根据客户所表示的几个参数来完成的:
    ? 电缆的数量和大小
    ? 条目的数量和大小
    ? 特别的需要对于布线和工厂内的外壳的位置
    ? 温度组别
    ? 设计温度
    如果外壳是提供完整的电缆腺体,我们会注意在尺寸方面根据电缆的数量和大小安装。
    端子安装在安装导轨上,直接固定在机箱底座或其安装板的专用支架上。

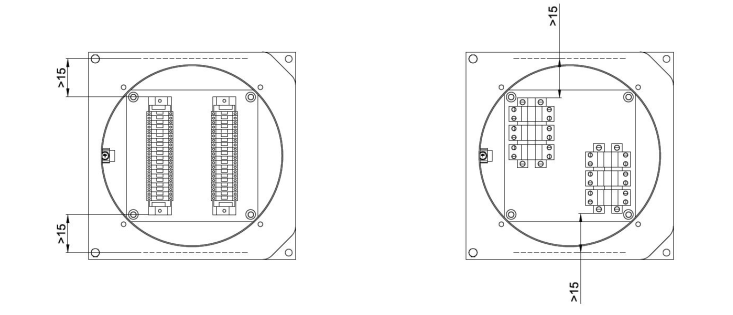

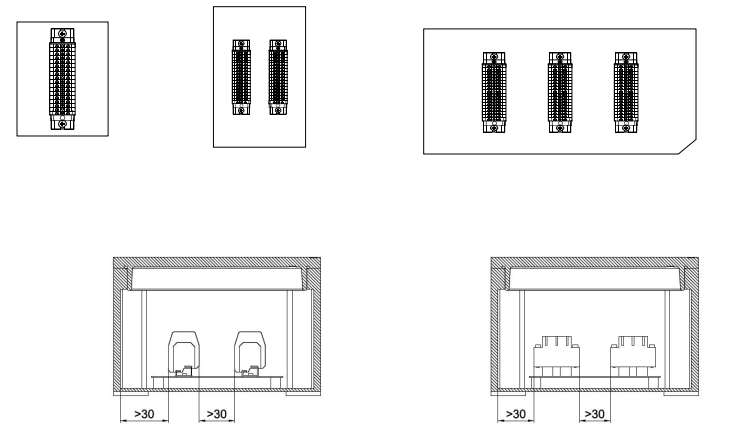

    终端配置示例

    外壳内部的端子的配置可以采用不同的配置:
    ?直线
    ?对角
    ?更多的行
    ?更多行和不同级别
    可根据客户要求定制, 并始终符合证书使用的限制, 最大端子数量, 侧面最大孔数量, 均满足耗散功率和外壳机械强度要求。

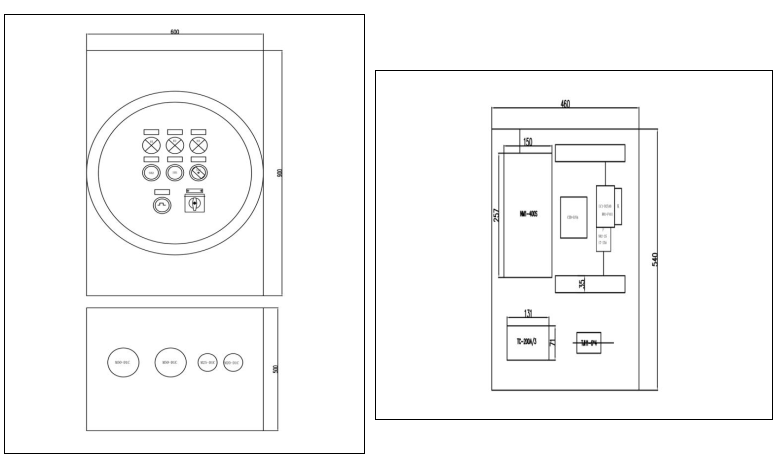

    EJBC 外壳是防爆控制盒或控制站
    控制、监视和信号单元用于生产控制板,当位于被控制的电气设备附近时,能使电气系统正常运行,并确保在系统上进行维修时人员的安全。由于它
    们配备了手动
    /自动选择器,因此允许操作员选择适当的条件,使工作完全安全地进行。它们为位于爆炸危险区和特别是攻击性环境中的电气设备和控
    制电路提供保护和控制。它们用来装电器,如开关、指示器、接触器、变压器、模拟和数字元件等…与外部控制的选项用盖安装德威控制和信号装置,
    如控制杆、按钮、指示灯、等…德威设计、开发和提供一个或多个外壳适合您的具体要求完整的布线,生产板
    -甚至包括极其复杂的解决方案,根据需
    求提供全面的检查和测试服务。
